產品別稱：充電樁測試儀 充電樁測試電源 充電樁檢測裝置 充電樁檢測專用電源 充電樁現場測試儀 充電樁檢測系統
產品按照《NB/T 33008.2電動汽車充電設備檢驗試驗規范 第2部分：交流充電樁》、《JJG 1148-2018交流充電樁計量檢定規程》等規定進行研制，可用于充電樁出廠檢測、充電計量模塊校準等各種測試場合。
1、高精度電壓、電流、相位、功率、功率因數和頻率標準信號輸出，軟件閉環設置，穩定可靠。
2、所有電參數電壓、電流、相位、頻率均可任意設置、連續調節。

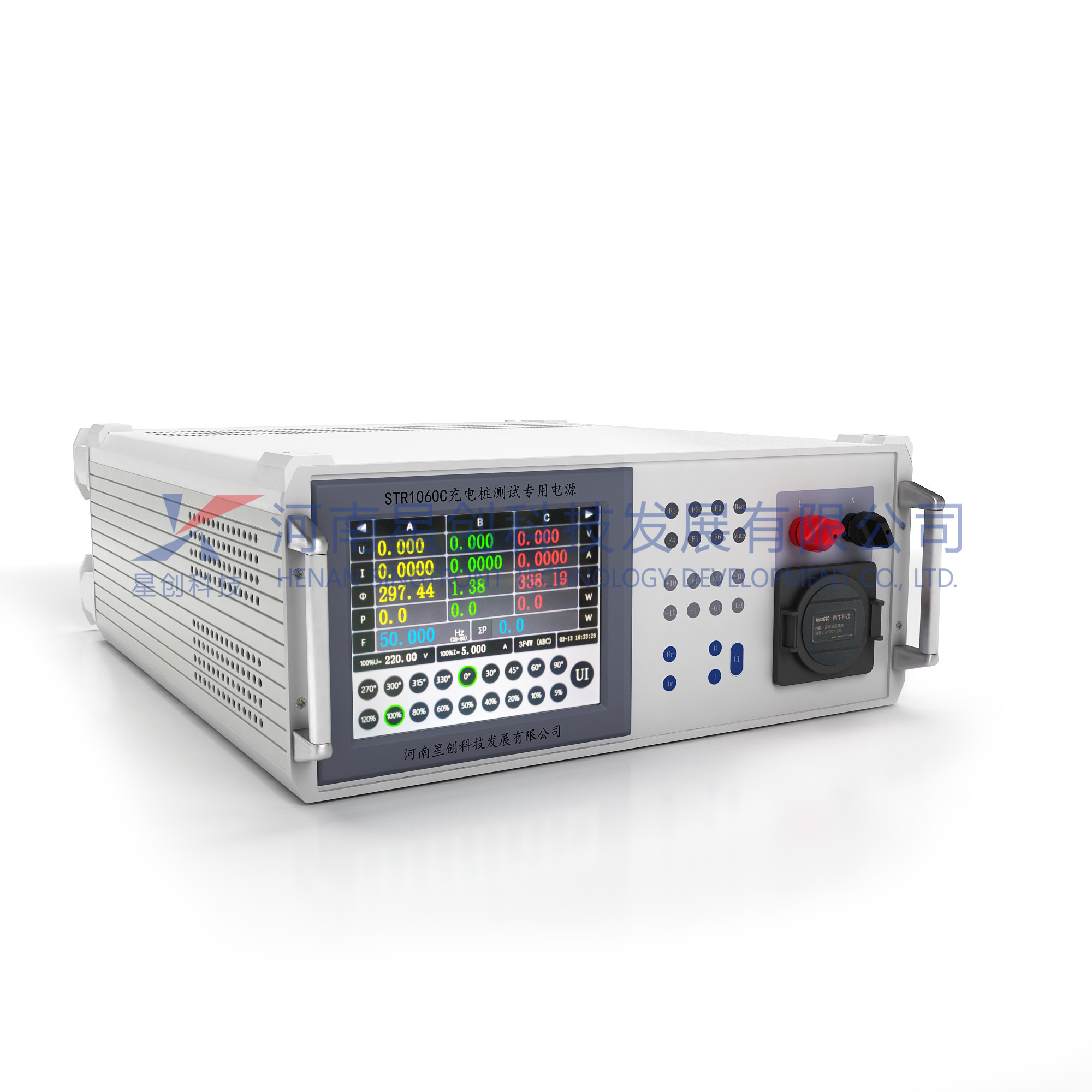

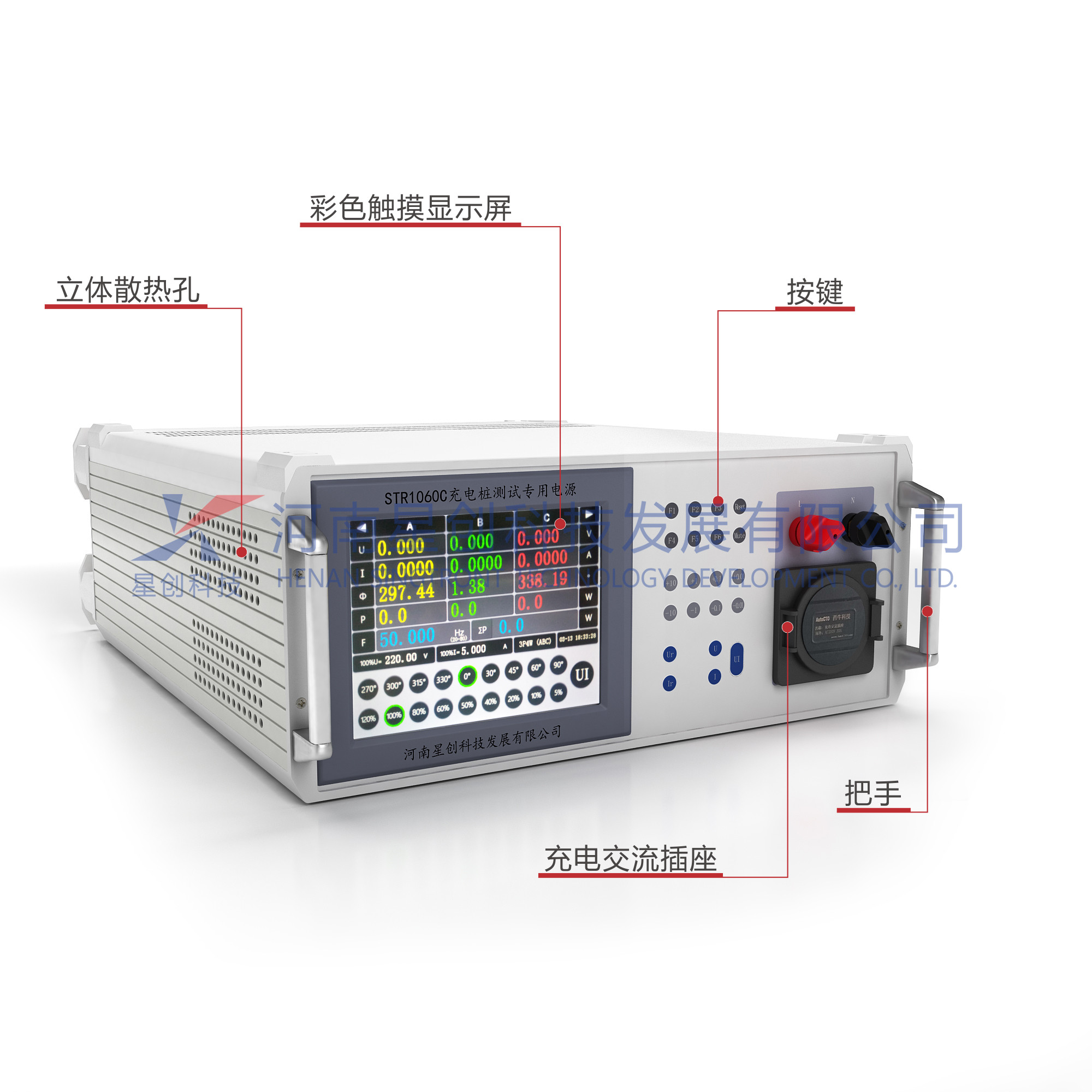

3、儀器可通過觸摸屏及按鍵組合方式進行操作，簡單快捷。
5、帶有專用的充電槍接口，方便電樁測試，極大提高生產效率。

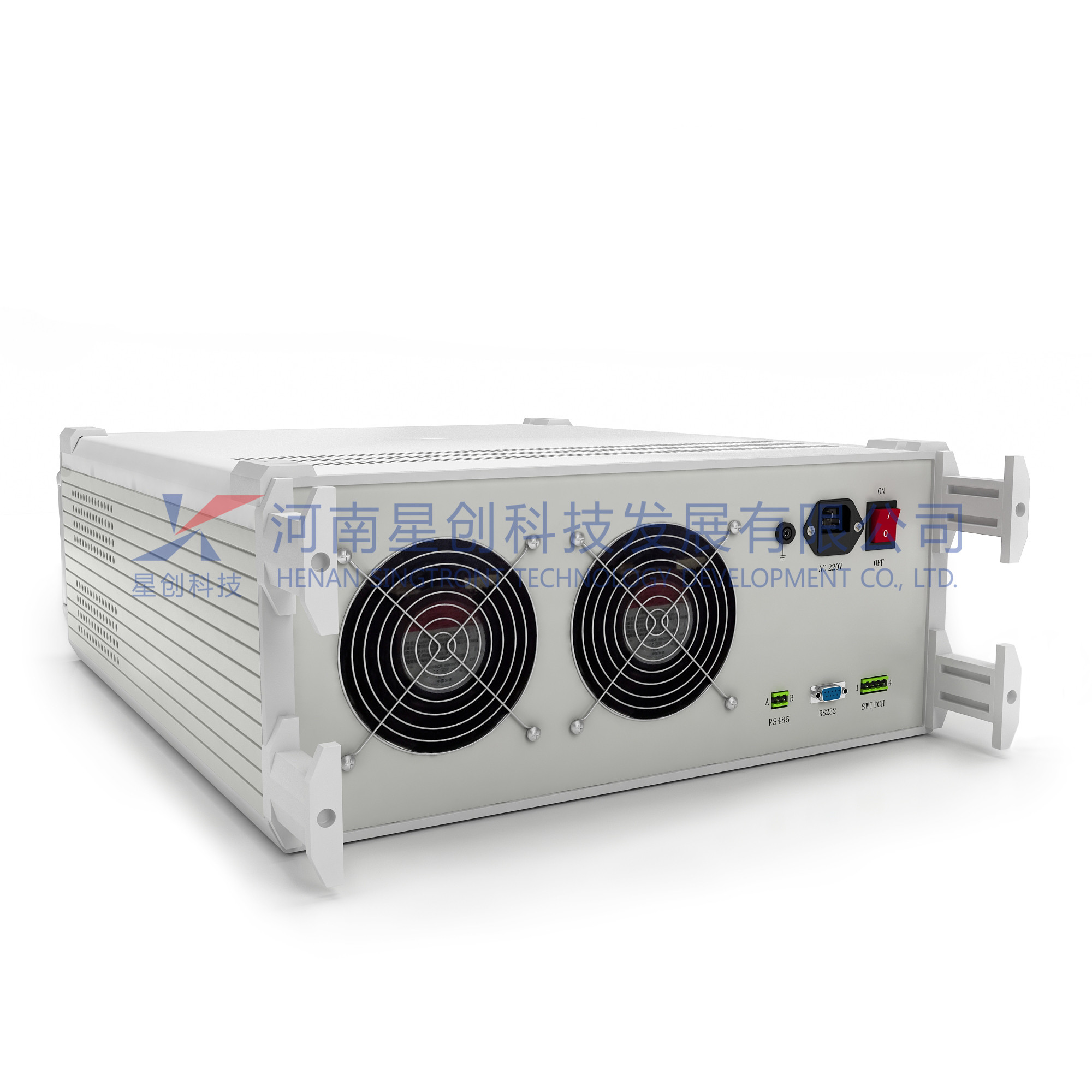

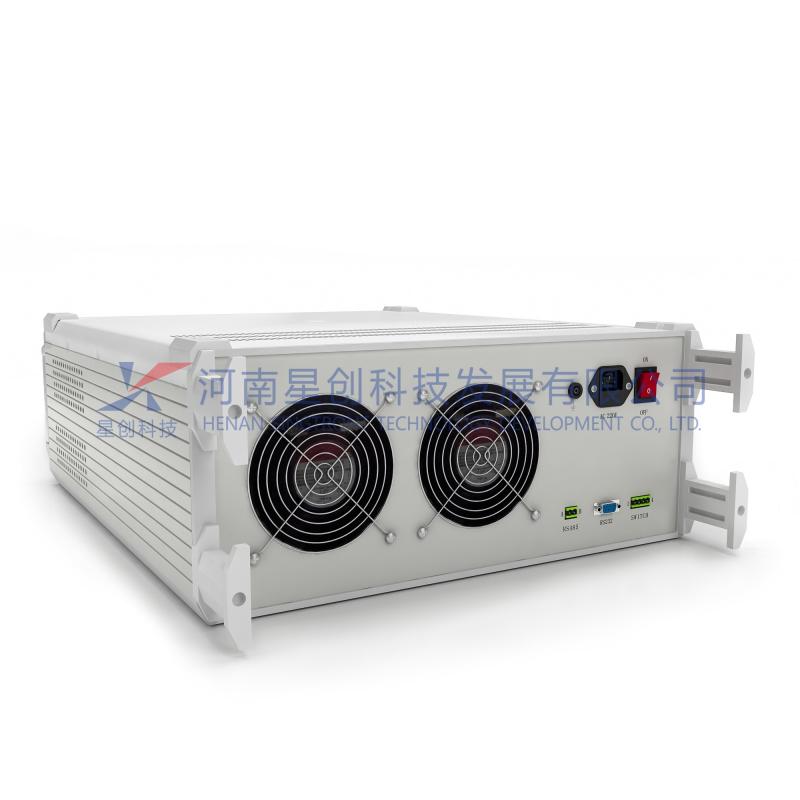

6、儀器帶有RS232/485接口,可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。
7、當出現操作錯誤如電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警，極大提高設備的安全性能和保護系數。
8、設備小巧便攜、外觀設計精美大方，可一機多用。
| 功能項 | 參數 |
|---|---|
| 準確度 | 0.1級 |
| 表源一體功能 | 是 |
| 基本功能 | 標準單相電壓、電流、相位、有功功率、無功功率、視在功率、功率因數、相位、頻率輸出。 |
| 單相輸出功能 | 有 |
| 合相輸出功能 | 有 |
| 設置調節功能 | 所有電參數任意設置、連續可調 |
| 諧波功能 | 無 |
| 向量圖顯示 | 有 |
| 電能誤差校驗 | 有 |
| 電能累計走字 | 有 |
| 脈沖輸入輸出 | 無 |
| 試驗點編輯 | 無 |
| 操作方式 | 觸摸屏+按鍵+上微機 |
| 通訊接口 | RS232和 485接口，通訊協議開放 |
| 上微機控制 | 帶上微機控制軟件 |
| 中英文版 | 無 |
| 遠程升級 | 有 |
| 自校準功能 | 有 |
| 軟件修正 | 有 |
| 保護功能 | 自動保護，故障報警 |
| 電壓量程 | 量程：380V、220V、100V、57.7V 調節范圍：(0-120)%RG；調節細度：0.01%RG |
| 輸出電壓指標 | 準確度：0.1%RG ；穩定度：≤0.02%/2min 輸出負載：每相20VA；負載調整率：0.01% 失真度：≤0.3%（非容性負載）； |
| 電流量程 | 量程： 100A、20A、5A、1A、0.2A、0.05A；調節范圍:(0～120)%RG 調節細度: 0.01%RG； |
| 輸出電流指標 | 準確度： 0.1%RG ; 穩定度： ≤0.02%/3min；輸出功率：每相20VA 滿負載調整率：0.05%RG；失真度：≤0.2%（非容性負載） |
| 有功功率 | 準確度： 0.1%RG 穩定度： 0.02%RG/2min |
| 無功功率 | 0.1% RG（SINφ≥0.8L（C））；穩定度：0.02%RG/3min |
| 相位 | 0°～359.99°；調節細度：0.02°準確度： 0.05° |
| 頻率 | 20Hz～80Hz；調節細度： 0.001Hz ；準確度:0.01Hz |
| 功率因數 | -1～0～+1 ；調節細度： 0.001 ；準確度：0.005； |
| 諧波分析 | 無 |
| 間諧波設置 | 無 |
| 直流電壓輸出 | 無 |
| 直流電流輸出 | 無 |
| 直流功率 | 無 |
| 直流電能走字 | 無 |
| 直流電能誤差 | 無 |
| 直流電壓測量 | 無 |
| 直流電流測量 | 無 |
| 小信號DC電壓輸出 | 無 |
| 小信號DC電流輸出 | 無 |
| 閃變參數 | 無 |
| 驟升/驟降參數 | 無 |
| 三相不平衡度 | 無 |
| 工作電源 | AC220V±15% |
| 產品規格 | 449mm×455mm×177mm；重量 18Kg |
