產品別稱：標準源 功率源 單相標準源 單相功率源 單相源 單相標準信號源 單相儀表校驗儀 單相檢測裝置 單相校驗臺 單相程控功率源 單相精密測試電源 單相校準源 多功能校準源 單相交流標準源 單相交流源
產品主要用于電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表的測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定， 電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。
1、電壓、電流、相位、功率、功率因數和頻率均為高精度、高穩定度標準信號輸出，軟件閉環。
2、電壓、電流、相位、頻率均可調節。
3、儀器具有極高的線性輸出功能，可充分滿足儀器在寬量程狀態下的穩定性和準確性，確保儀器在峰谷輸出狀態穩定可靠。

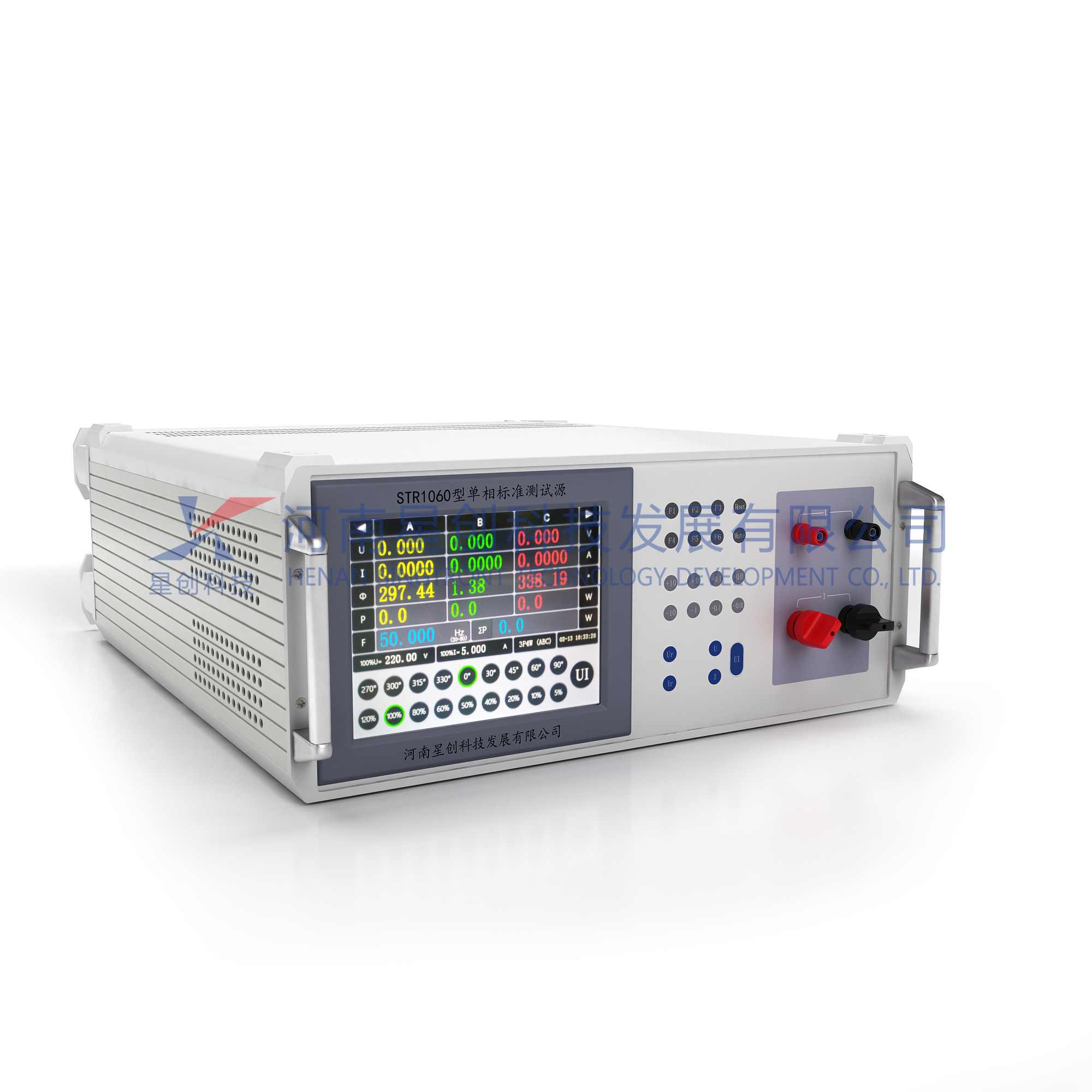

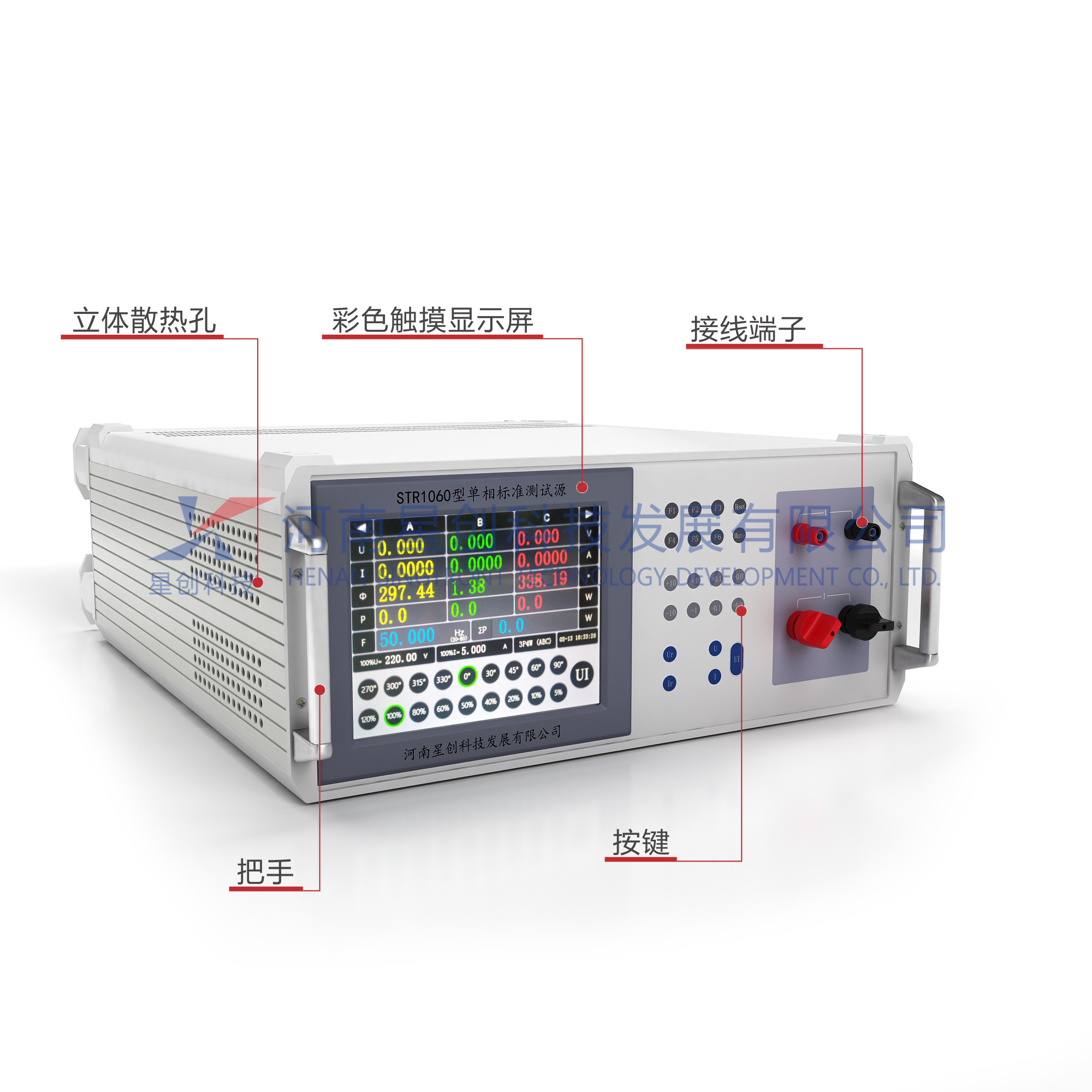

4、采用800×600大屏幕可觸摸液晶顯示屏，可實時顯示9種電參數。
5、觸摸屏上，以及前面板上均配置有操作按鍵，所有按鍵，一目了然。電壓、電流、相位設有常用試驗點，一鍵到位，操作起來方便快捷。
6、可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。
7、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。
8、儀器操作簡單，響應速度極高，美觀大方，小巧便攜。
| 功能項 | 參數 |
|---|---|
| 準確度 | 0.1級 |
| 表源一體功能 | 是 |
| 基本功能 | 標準單相電壓、電流、相位、有功功率、無功功率、視在功率、功率因數、相位、頻率輸出。 |
| 單相輸出功能 | 有 |
| 合相輸出功能 | 無 |
| 設置調節功能 | 所有電參數任意設置、連續可調 |
| 諧波功能 | 無 |
| 向量圖顯示 | 有 |
| 電能誤差校驗 | 無 |
| 電能累計走字 | 無 |
| 脈沖輸入輸出 | 無 |
| 試驗點編輯 | 無 |
| 操作方式 | 觸摸屏+按鍵+上微機 |

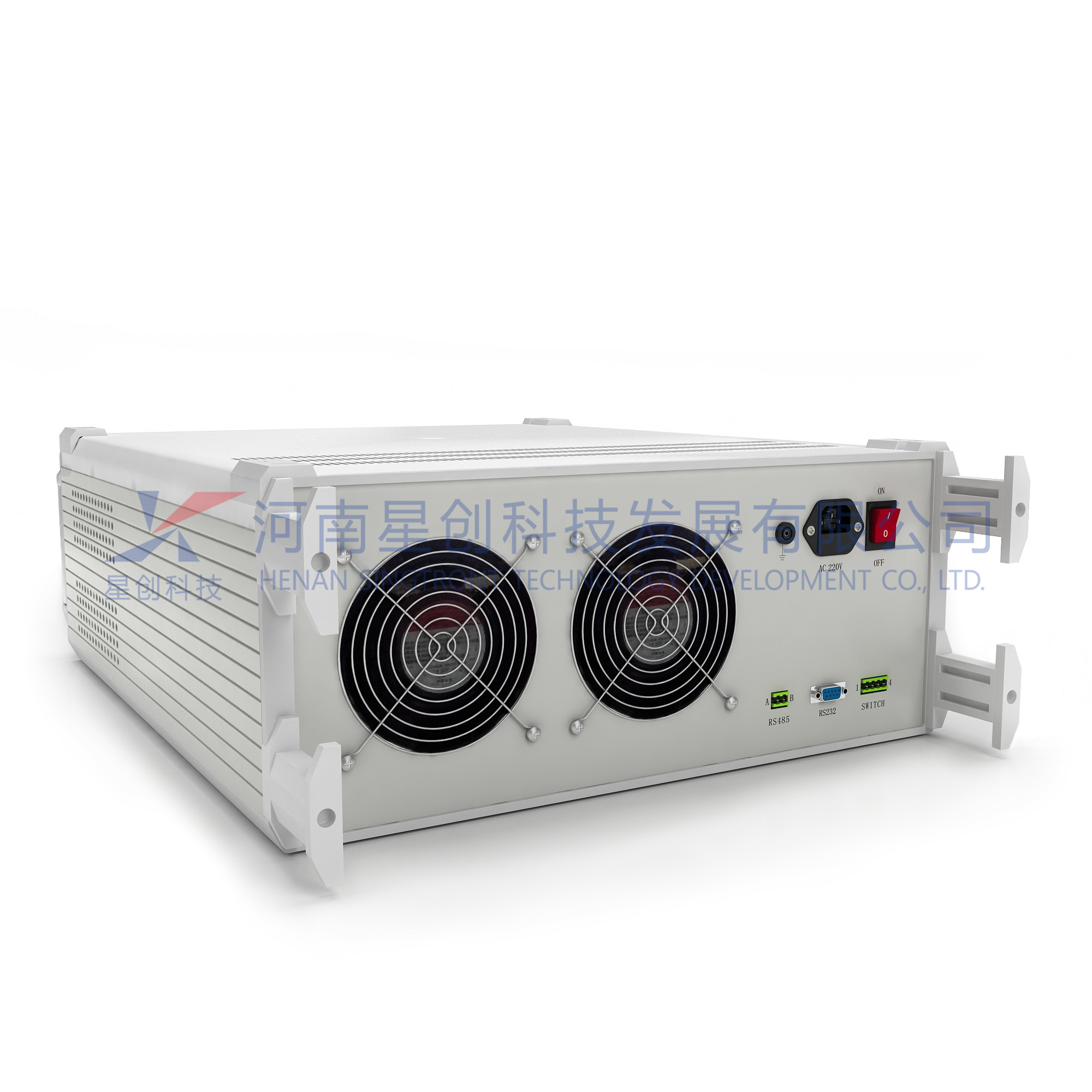

| 通訊接口 | RS232和 485接口，通訊協議開放 |
| 上微機控制 | 帶上微機控制軟件 |
| 中英文版 | 無 |
| 遠程升級 | 有 |
| 自校準功能 | 有 |
| 軟件修正 | 有 |
| 保護功能 | 自動保護，故障報警 |
| 電壓量程 | 量程：380V、220V、100V、57.7V 調節范圍：(0-120)%RG；調節細度：0.01%RG |
| 輸出電壓指標 | 準確度：0.1%RG ；穩定度：≤0.02%/2min 輸出負載：每相20VA；負載調整率：0.01% 失真度：≤0.3%（非容性負載）； |
| 電流量程 | 量程：100A、 20A、5A、1A、0.2A、0.05A；調節范圍:(0～120)%RG 調節細度: 0.01%RG； |
| 輸出電流指標 | 準確度：0.1%RG ; 穩定度： ≤0.02%/3min；輸出功率：每相20VA 滿負載調整率：0.05%RG；失真度：≤0.2%（非容性負載） |
| 有功功率 | 準確度： 0.1%RG 穩定度： 0.02%RG/2min |
| 無功功率 | 0.1% RG（SINφ≥0.8L（C））；穩定度：0.02%RG/3min |
| 相位 | 0°～359.99°；調節細度：0.02°準確度： 0.05° |
| 頻率 | 20Hz～80Hz；調節細度： 0.001Hz ；準確度:0.01Hz |
| 功率因數 | -1～0～+1 ；調節細度： 0.001 ；準確度：0.005； |
| 工作電源 | AC220V±15% |
| 產品規格 | 449mm×455mm×177mm；重量 18Kg |
