產品別稱：
三相多功能電能表檢定裝置、 電能表檢定裝置、便攜式三相電能表檢定裝置、便攜式電能表校驗儀、三相程控電能表檢定裝置、多功能電能表檢定裝置、
產品描述:

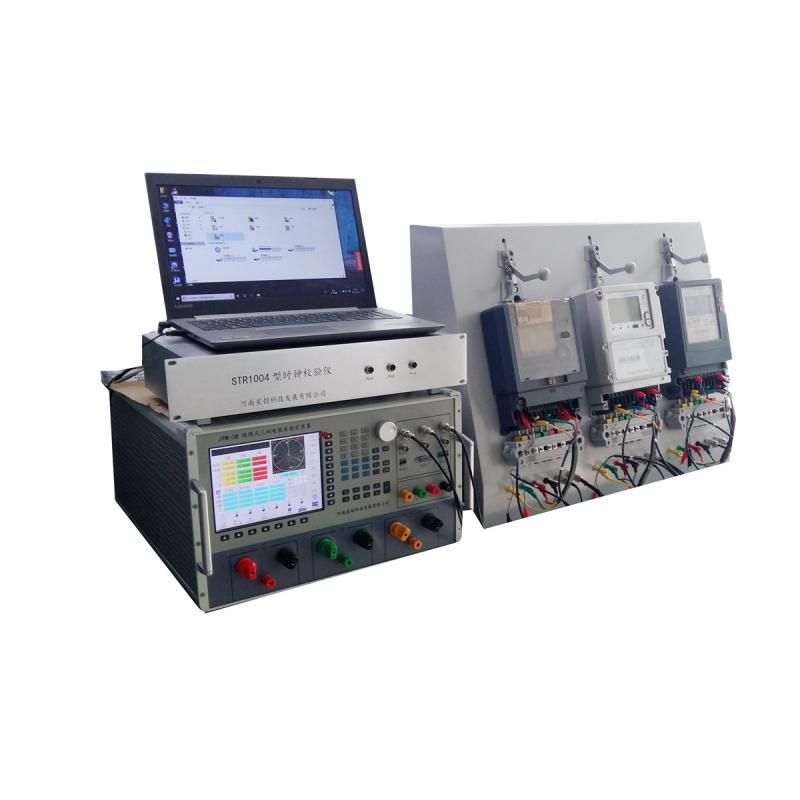

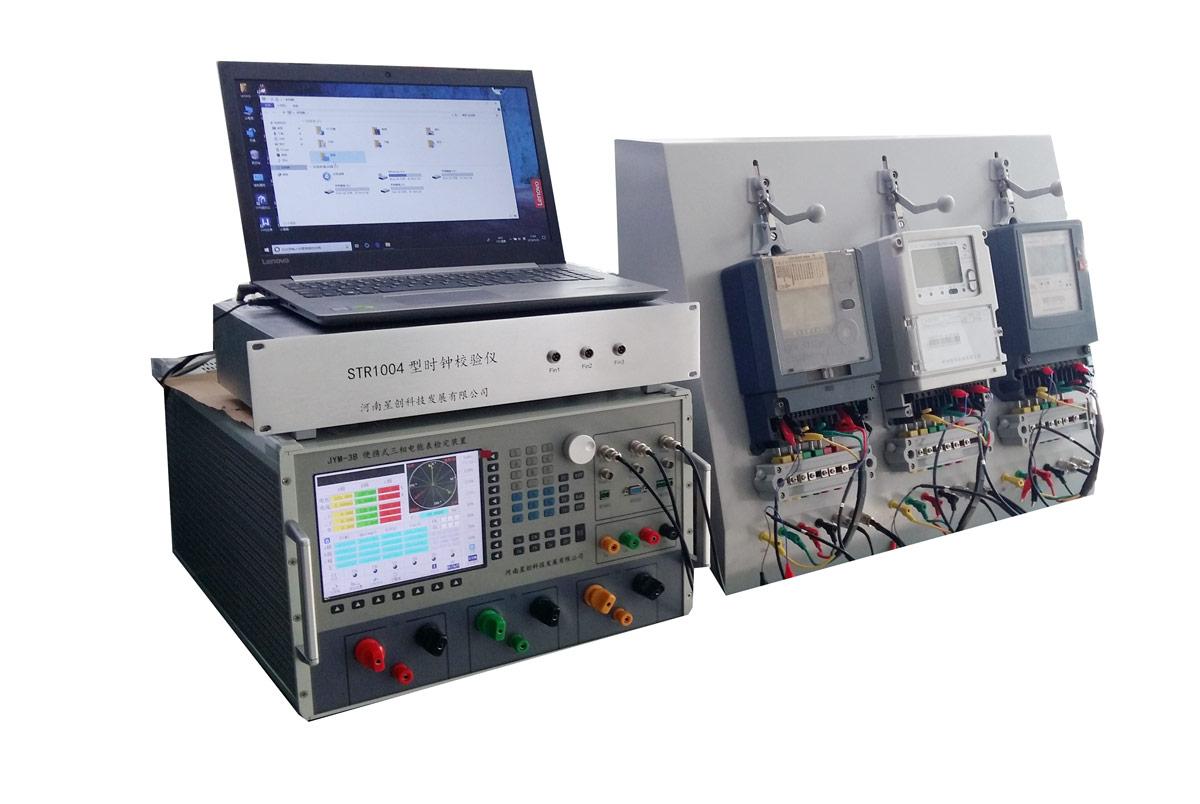

本產品可廣泛 應用于各種單（三）相電能表、智能電能表、多功能電能表、三相電量采集模塊、電能計量終端、等多種表計的檢定校準，配置功能強大的電能表校驗軟件管理系統，可廣泛應用于各電力公司、計量機構及電氣試驗場合。

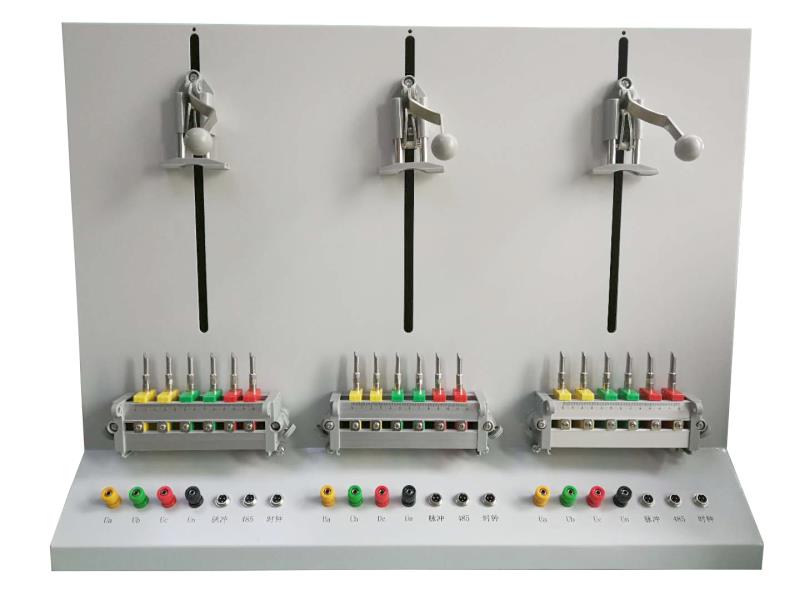

裝置分為1表位和3表位，0.1級和0.05級等系列可供客戶選擇。
1、可以檢定各種各種單（三）相電子式電能表、多功能電能表、復費率電能表、各種電能量采集模塊、用電采集終端等計量終端產品。
2、高精度表源一體化設計，可輸出高穩定度、高準確度的三相工頻電壓、電流、相位、頻率、功率、功率因數信號。
3、電壓、電流、相位、頻率等電參數均可在量程調節范圍內任意設置，任意調節。
4、可對電能表進行各種起動、潛動試驗、諧波試驗，可輸出2-51次諧波信號；諧波次數、諧波含有率、諧波相位可任意組合疊加輸出。
5、具有電能累計、電能走字試驗功能。有功電能、無功電能、視在電能均可實現走字試驗。

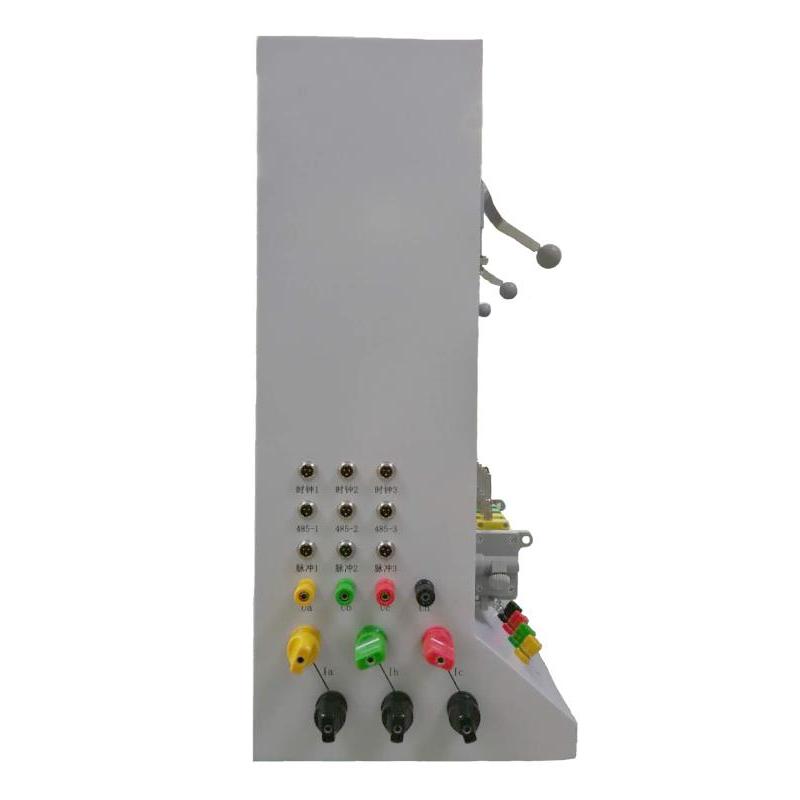

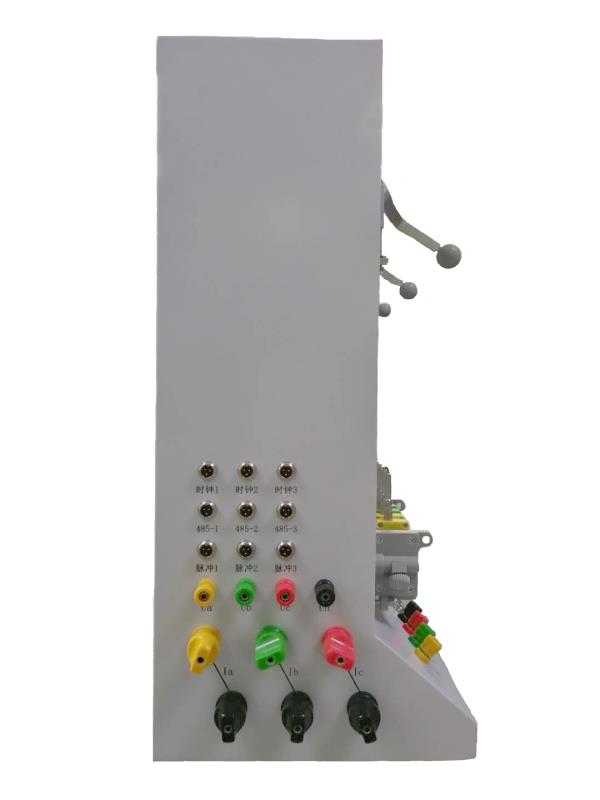

6、具有三路電能脈沖輸入輸出接口，同時校驗三塊單（三）相電能表誤差。
7、可以任意選擇校表方案，自動對各種電能表進行影響量試驗、誤差變差試驗、需量示值誤差試驗、需量周期誤差試驗、平衡負載與不平衡負載試驗、逆相序試驗等等多種試驗。
8、裝置通過通訊接口實現讀取電能表地址時間、日期、電量等電參數功能
9、配置功能強大的電能表校驗軟件管理系統，可按照相關規程及檢定方案實現自動、半自動、手動對電能表進行校驗，極大提高工作效率。

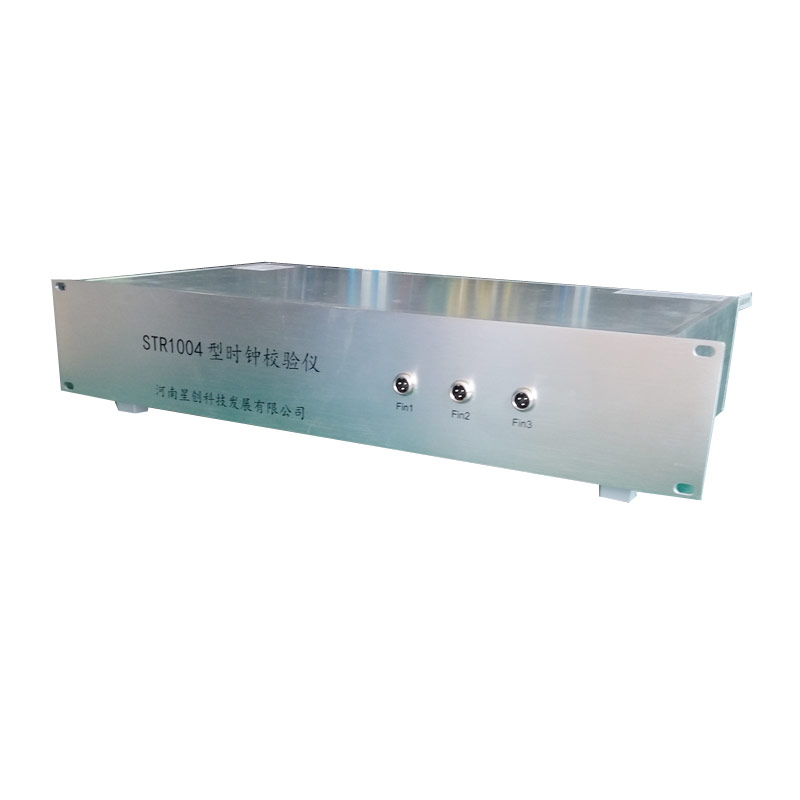

10、配置高精度時鐘校驗儀可對各種多功能電能表進行時鐘校驗及日計時誤差測試。
11、裝置可配套國內多種型號規格臺式電能表檢定裝置，兼容多種電能表檢定裝置通訊規約，廣泛用于各種臺式電能表檢定裝置技術升級、配置更新等。
12、具有超強的電容負載驅動能力，可滿足各種性質負載要求。
13、裝置具備強大的保護功能和抗干擾功能，可及時進行各種限流保護、功放保護、電壓短路保護、電流開路保護、功放熱保護等自身保護措施，有效防止由多種異常情況導致的軟硬件故障，提高裝置的可靠性和安全性。
14、裝置具備觸摸屏操作、按鍵操作、調節旋鈕等多種操作方式，具備RS-232485USB等接口，方便對設備進行各種通訊操作。
15、配置檢定軟件可將檢定結果生成符合JJG596-2012、JJG307-2006規程規定要求的記錄表格，數據報表格式支持office 2003/2007及以上版的TXT/DBF/EXCEL/Word等常用格式，數據報表格式可以以插件的形式實現自由編輯；可自定義測試數據輸出項目及報表格式;生成相應檢定證書。測試數據可自動保存方便導入導出。
| 功能項 | 參數 |
|---|---|
| 常規單、三相電能表校驗 | 有 |
| 多功能表及智能表校驗 | 有 |
| 諧波輸出試驗 | 2-51次 |
| 自動捕捉色斑功能 | 無 |
| 啟動試驗 | 有 |
| 潛動試驗 | 有 |
| 走字試驗 | 有 |
| S值試驗 | 選配 |
| 時鐘校驗 | 有 |
| 對時功能 | 有 |
| 不同常數表同時校驗 | 有 |
| 日計時誤差試驗 | 有 |
| 時段切換誤差試驗 | 有 |
| 計度器組合誤差試驗 | 有 |
| 需量誤差試驗 | 有 |
| 需量周期誤差試驗 | 有 |
| 校核常數 | 有 |
| 裝置軟保護功能 | 有 |
| 隔離電流互感器 | 選配 |
| 條形碼閱讀功能 | 無 |
| 光電頭集翻功能 | 無 |
| 裝置自檢功能 | 無 |
| 逆相序試驗 | 選配 |
| 頻率影響試驗 | 選配 |
| 24小時變差試驗 | 選配 |
| 電壓跌落和中段試驗 | 選配 |
| 通信功能試驗 | 有 |
| 支持誤差曲線功能 | 選配 |
| MIS系統對接 | 選配 |
| 遠程自動升級 | 有 |
| 微機操作軟件 | 有 |
| 檢定報告出具 | 有 |
| 裝置準確度 | 0.05級 |

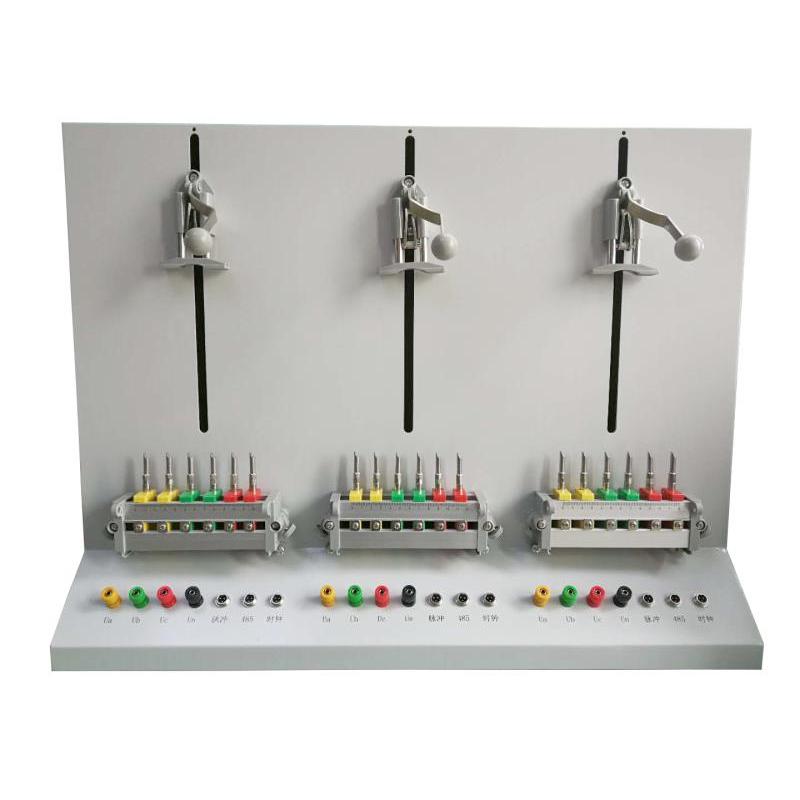

| 校表數量 | 1-3表位 |
| 標準表準確度 | 0.05級 |
| 測量重復性 | 0.005% |
| 電壓檔位 | 57.7V、100V、220V、380V |
| 電流檔位 | 100A、5A、1A、0.2A、0.05A；（基本電流、額定最大電流不受檔位限制，用戶任意設定） |
| 電壓輸出功率 | 40VA/相 |
| 電流輸出功率 | 150VA/相 |
| 電壓調節范圍 | 0~120%RG； |
| 電流調節范圍 | 0~120%RG； |
| 相位調節范圍 | 0.00°~359.999°；調節細度：0.001° |
| 頻率調節范圍 | 40.00~70.00Hz；調節細度：0.001Hz |
| 電壓準確度 | ±0.05%； 穩定度：優于±0.02%RG/3min |
| 電流準確度 | ±0.05% ； 穩定度：優于±0.02%RG/3min |
| 功率準確度 | ±0.05% |
| 功率因數準確度 | 分辨率：0.001； 準確度：0.005。 |
| 頻率準確度 | ±0.005% |
| 相位準確度 | ±0.02% |
| 波形失真度 | ≤0.2%（非容性負載） |
| 功率穩定度 | 0.05%RG/3min |
| 諧波準確度 | 諧波含量不超過40%，準確度：設置值的0.1%。 |
| 時鐘頻率測量準確度 | ±0.1ppm 0.1KHz～5M Hz |
| 時鐘晶振穩定度 | ≤5×10-8/ s |
| 時鐘日誤差準確度 | ≤10ms |
| 工作電源 | 220V±10%，50/60Hz |
| 規格 | 尺寸：450mm×620mm×275mm 重量： 38Kg |
