產品別稱： 小信號源、三相小信號標準源、小信號電壓源、小信號電流源、小信號功率源。

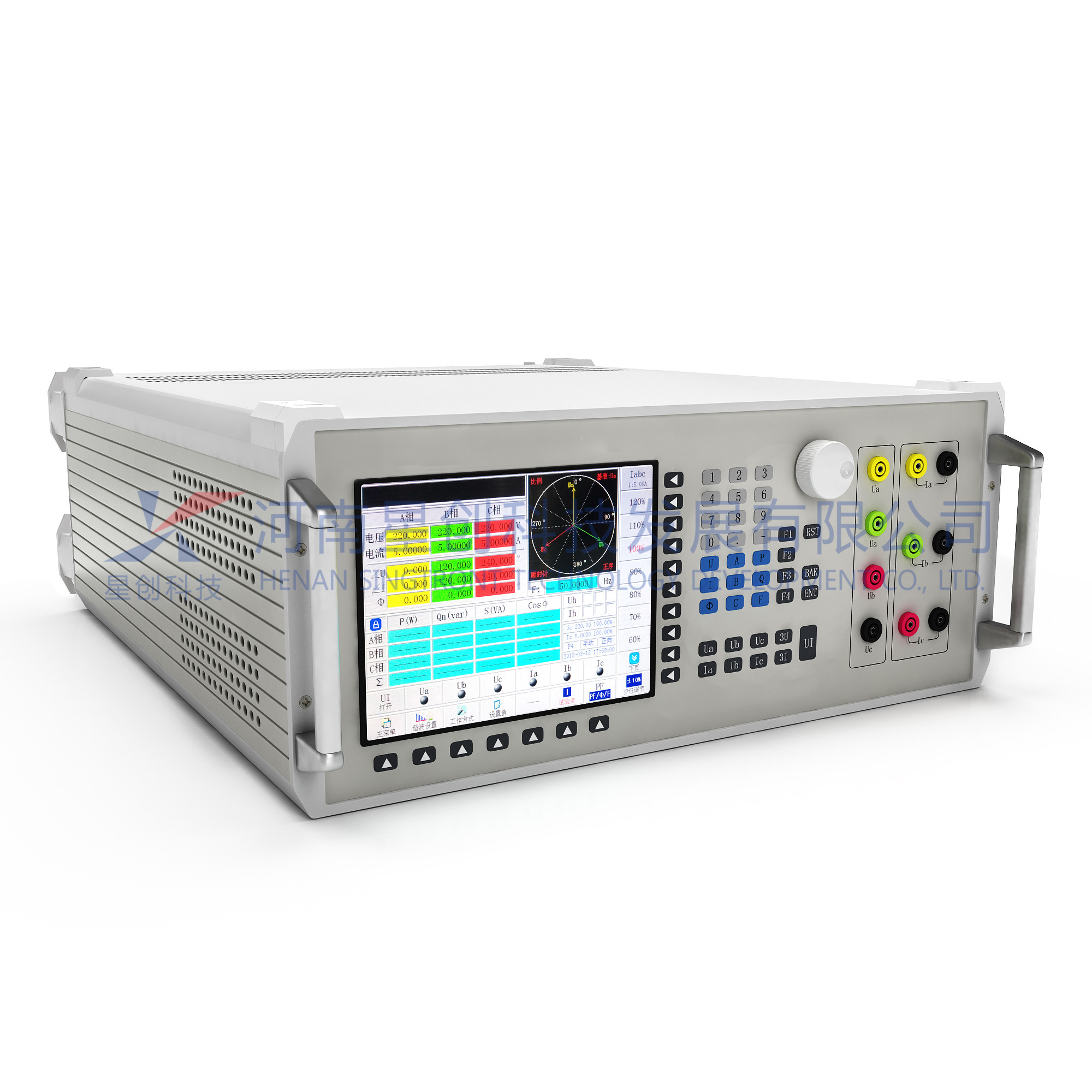

STR3060M小信號三相交流標準源是一款滿量程小信號輸出的標準源產品，具備常規標準源產品所有功能，主要應用于各種泄漏電流、雜散電流、在線監測、微弱信號等小信號電壓、電流功能性試驗檢測，以及作為小信號輸出標準來進行計量校準、質量檢驗等。
產品功能
1、可輸出高穩定度、高準確度的三相小信號電壓、電流、相位、頻率、功率、功率因數信號。
2、可輸出2-51次諧波信號。諧波次數、諧波含有率、諧波相位可任意組合疊加輸出。
3、小信號電壓、電流、相位、頻率等電參數均可在量程調節范圍內任意設置，任意調節。
4、具有超強的電容負載驅動能力，可滿足各種性質負載要求。

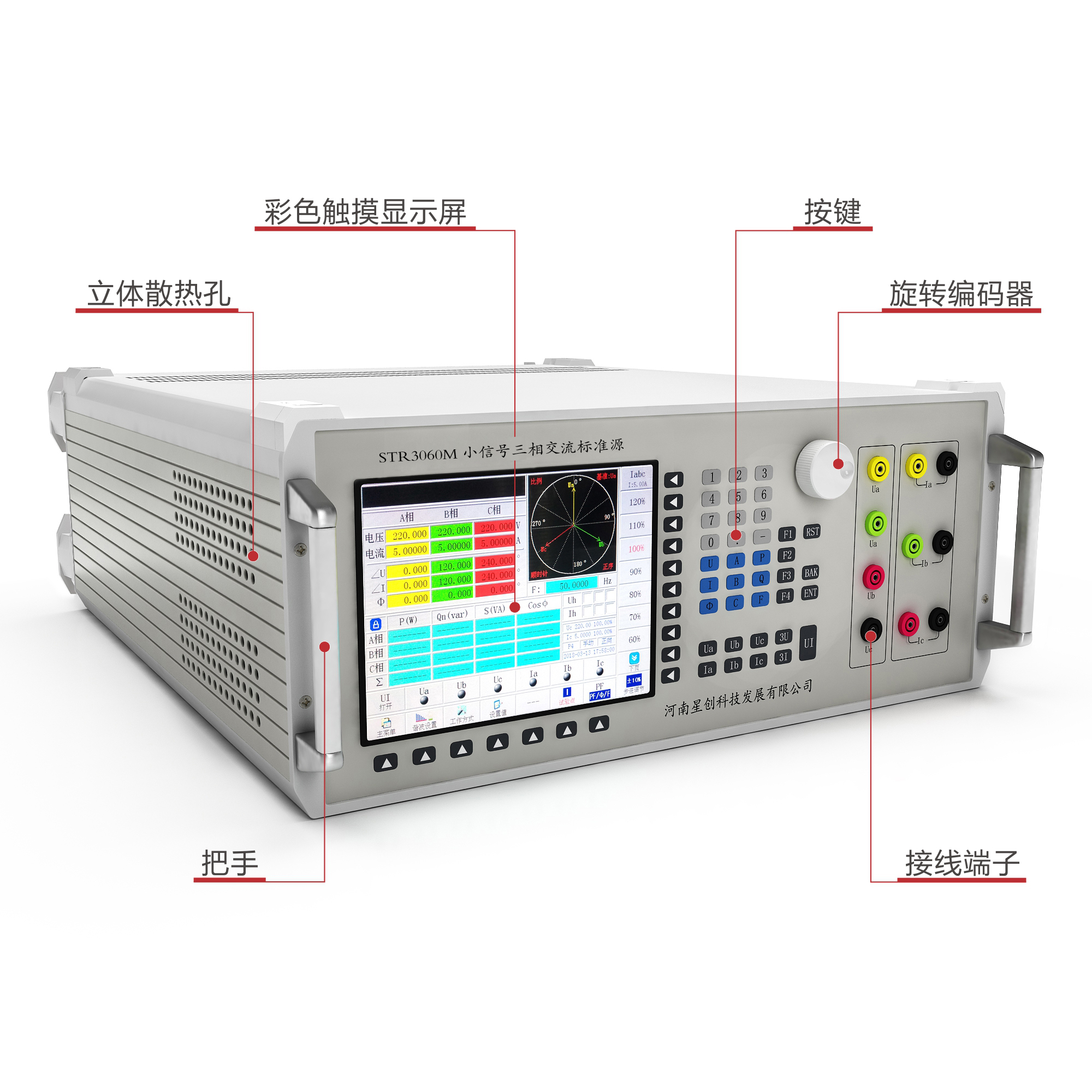

5、儀器配備觸摸屏、面板按鍵、調節旋鈕，多種操作方式，適合不同操作習慣。

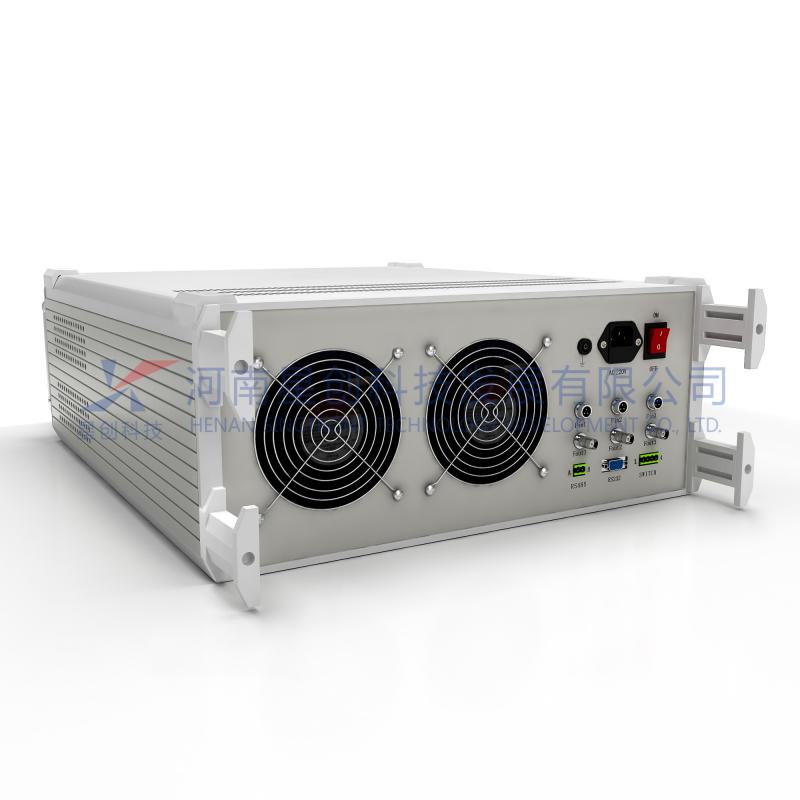

6、儀器配備RS485接口和RS232接口，可以通過上位機進行整機操作，通訊協議完全開放，方便用戶進行二次開發。
7、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有報警窗及聲音提示。完善的故障保護功能，讓用戶盡可放心大膽使用。
| 功能項 | 參數 |
|---|---|
| 準確度 | 0.05級 |
| 表源一體功能 | 是 |
| 基本功能 | 標準三相電壓、電流、相位、有功功率、無功功率、視在功率、功率因數、相位、頻率輸出。 |
| 單相輸出功能 | 有 |
| 合相輸出功能 | 有 |
| 設置調節功能 | 所有電參數任意設置、連續可調 |
| 諧波功能 | 有 |
| 向量圖顯示 | 有 |
| 電能誤差校驗 | 有 |
| 電能累計走字 | 有 |
| 脈沖輸入輸出 | 3路電能脈沖輸入輸出 |
| 試驗點編輯 | 有 |
| 操作方式 | 觸摸屏+按鍵+上微機 |
| 通訊接口 | RS232和 485接口，通訊協議開放 |
| 上微機控制 | 帶上微機控制軟件 |
| 中英文版 | 有 |
| 遠程升級 | 有 |
| 自校準功能 | 有 |
| 軟件修正 | 有 |
| 保護功能 | 自動保護，故障報警 |
| 電壓量程 | （可定制）量程：5V、1V、0.1V、0.01V、0.1mV； 調節范圍：(0-120)%RG；調節細度：0.01%RG |
| 輸出電壓指標 | 準確度：0.05%RG ；穩定度：≤0.02%/2min 輸出負載：每相20VA；負載調整率：0.01% 失真度：≤0.3%（非容性負載）； |
| 電流量程 | （可定制）量程： 5A、1A、0.2A、0.05A、4mA、0.5mA;；調節范圍:(0～120)%RG 調節細度: 0.01%RG； |
| 輸出電流指標 | 準確度： 0.05%RG ; 穩定度： ≤0.02%/3min；輸出功率：每相20VA 滿負載調整率：0.05%RG；失真度：≤0.2%（非容性負載） |
| 有功功率 | 準確度： 0.05%RG 穩定度： 0.02%RG/2min |
| 無功功率 | 0.1% RG（SINφ≥0.8L（C））；穩定度：0.02%RG/3min |
| 相位 | 0°～359.999°；調節細度：0.01°準確度： 0.02° |
| 頻率 | 45Hz～65Hz；調節細度： 0.001Hz ；準確度:0.01Hz |
| 功率因數 | -1～0～+1 ；調節細度： 0.001 ；準確度：0.005； |
| 諧波分析 | 51次諧波輸出 |
| 間諧波設置 | 無 |
| 直流電壓輸出 | 無 |
| 直流電流輸出 | 無 |
| 直流功率 | 無 |
| 直流電能走字 | 無 |
| 直流電能誤差 | 無 |
| 直流電壓測量 | 無 |
| 直流電流測量 | 無 |
| 小信號DC電壓輸出 | 無 |
| 小信號DC電流輸出 | 無 |
| 閃變參數 | 無 |
| 驟升/驟降參數 | 無 |
| 三相不平衡度 | 無 |
| 工作電源 | AC220V±15% |
| 產品規格 | 449mm×455mm×177mm；重量 18Kg |
