JYM-303A三相多功能標準表暨電能表現場校驗儀是我公司開發的一款高精度多功能融合型寬量程綜合測試儀器。它一機多用，既可以做為高精度標準電能表使用。也可配作為現場校驗儀使用。其精度等級為0.02級。重量輕，體積小，精度高，采用DSP、嵌入式技術，以及溫度自動平衡技術和其他補償技術，指標穩定，功能豐富，界面新穎，操作清晰簡單，工作可靠?？蓮V泛應用于電能計量行業、電能實驗室和其他相關部門，既可以在實驗室使用，又能攜帶到現場工作。  產品推出后因便攜實用、精準可靠、操作簡捷、功能豐富進而深受各計量院親睞，目前被廣泛應用于國內各省計量院所。

一、標準電能表功能部分：

     1. 多種方式測量：可在單相、三相四線Y/三線Δ等各種接線方式下對交流電壓、電流、功率（有功功率、無功功率、視在功率）及電能進行4象限測量；其中無功功率及電能可進行真無功、夸相無功、人工中性點無功等多方式測量。

     2. 多功能測量：

   a. 電壓、電流、相位、頻率、有功、無功、功率因素、誤差等基本測量功能。

   b. 電壓、電流、功率穩定度測量（多達5種功率穩定度算法）。

   c. 電壓、電流三相幅度不對稱度測量。

   d. 電壓、電流三相不平衡度測量。

   e.相位不對程度測量。

   f. 向量圖顯示，多種向量圖顯示方式（順時針旋轉、逆時針旋轉；12：00點鐘、3：00點鐘基準位置可選；參考基準可變；相位顯示方式：0～360o或±180o可設置）以滿足各種顯示習慣。

   g.波形顯示，諧波分析，失真度計算。頻譜圖顯示；可顯示諧波的幅值、含量、相位。頻譜圖具有放大功能。

   h. 需量測量

   i. 裝置同名端壓降測量。

   j. 測量被檢表電表常數、頻率。

   k. 基波功率測量。

   l. 可同時校驗3路不同類型的表的誤差（有功、無功、視在、電壓、電流）。

   m.  3路脈沖輸出口，常數可分別設置（自動或手動設置），常數的類型也可分別設置：有功、無功、視在、電壓、電流

   n. 可校驗由3塊單相表組成的裝置的綜合誤差。

   o. 可作為3塊單相標準表使用。

     3. 基波功率測量：既可測全功率（包括基波和各次諧波的功率），也可只測基波功率。

     4. 電能誤差校驗：可校驗電能表及電能表檢定裝置的電能計量誤差和標準偏差估計值。并且脈沖數、被校表常數可自動設置，以提高工作效率。特別是對多常數的標準表、電能表檢定裝置，使用起來更加方便。特殊補償技術，在小負荷時不會(huì )因負荷太?。娔苊}沖頻率太低）而引起誤差的跳動太大。

        可顯示當前誤差、標準偏差估計值、平均誤差。

     5．諧波分析：可分析工頻電壓、電流的51次以下諧波。

     6.  數據和圖形顯示：可直觀顯示測量工作狀態和多種測量數據?？芍庇^(guān)顯示被測電壓、電流的波形，電壓、電流相位矢量圖、諧波分析波棒圖。

     7.  多用途: 可作為標準表，也可作為電能表檢定裝置測試儀?？蓡为毷褂?，也可與PC機通訊遙控使用，還可配檢定裝置使用。

     8.  多種通訊接口：RS485、RS232、USB，采用異步通信時：波特率可設置。

     9.  配置7寸800*480點陣TFT彩色高亮液晶顯示器，顯示清晰，色彩逼真。

     10.  操作：人性化設計，功能合理組合，操作非常簡捷。

技術指標：

1.  電壓、電流、有功功率、電能測量準確度：0.02級（Rd%）。

2.  無功功率、無功電能測量準確度：0.05級（Rd%）。

3.  電壓量程： 60V、120V、240V、480V五檔，可自動、手動換檔。

4.  電流量程：0.025A、0.05A、0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A，可自動、手動換檔。（一次不切換檔位，更加安全可靠）

5.  相位測量：0～359.999o（0～±180o）;分辨率0.001o;準確度：±0.05o。

6.  頻率測量：45～70Hz，分辨率0.001Hz,準確度：±0.01Hz。

7． 同名端壓降測量：0～400mV,分辨率：0.1mV,準確度：±5％±1mV。

8.  磁感應強度測量（選配）

9.　電壓輸入阻抗：≥750KΩ，電流輸入阻抗：0.001Ω。

10. 接線方式分為：

三相四線：a. 有功

          b. 自然無功（真無功）

          c. 跨相無功 （三元件Q90o）

三相三線：a. 有功

          b. 自然無功（真無功）

          c. 跨相無功 （兩元件Q90o，兩元件Q60o）

11. 溫度系數：常溫型：0.0005/ oC ；預熱時間：30分鐘。

              寬溫型：0.0002/ oC ；預熱時間： 0分鐘。

12. 通訊接口：RS232、（RS484、 USB）。

13．工作環境：

a. 溫度：10oC～40oC （檢定溫度 23±1oC）

b. 濕度：45～80％R.H

二、現場校驗儀功能部分：

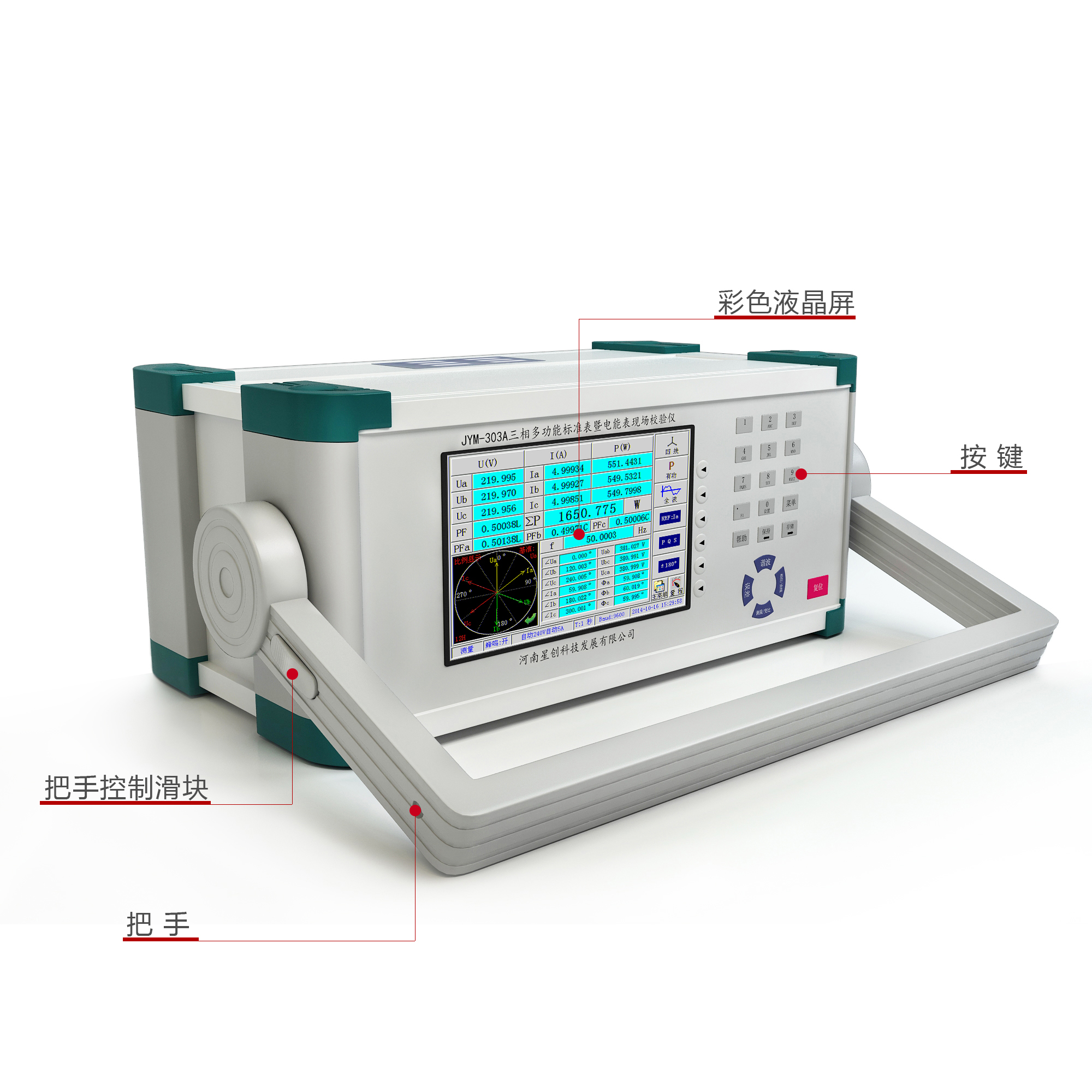

1.采用7寸800 X 480 分辨率真彩TFT高亮液晶屏，陽光下清晰可見。一屏顯示所有測量參數、向量圖、校驗參數設置，不切換界面即可校驗電能表誤差；

2.具有觸摸屏、按鍵都可操作，操作更方便、快捷；

3.能直接同時測量電壓、電流、功率、相位、頻率并校驗誤差；且電壓、電流（1A、5A之間）能自動換檔；

4.三相四線、三相三線有功電能表，各種無功電能表（Q90、Q60）實負荷校驗；

5.具有基波測量模式，可實現基波表的校驗；

6.具有兩個電能脈沖輸入端口，可同時校驗兩塊表（主、副表），也可對有功表和無功表同時校驗；

7.輸出電能常數可設置，方便校準該儀器；

8.具有誤差化整功能，根據被校電能表的精度等級，自動進行誤差化整；

9.測量CT變比、比差、角差、及極性；

10.可測量環境溫度、濕度。并可計錄測量時的環境溫度、濕度；（選配）

11.可分析0～51次諧波，可測量各次諧波含量、幅值、相位。并用直方圖顯示，且直方圖具有放大功能，便于觀察分析；

12.波形顯示，且具有放大功能；

13.用戶可根據需要選配5A、10A、100A、200A、500A、1000A、2000A鉗表，實現低壓電能計量裝置綜合誤差的實負荷測量?？赏瑫r(shí)配3種鉗表；并可配置柔性線圈（lokovski線圈）測量大電流到10000A。

14.自動識別電流接入方式，用戶不需設置；

15.具有電能累計功能?？蛇M(jìn)行電能表現場走字試驗，校計度器誤差、校核常數；有功電能、無功電能、視在電能可同時累計。

16.豐富的向量圖顯示，以滿足各種用戶習慣；

17.可實現三相三線、三相四線錯誤接線的現場快速判別。并給出糾正步驟。也可計算錯誤接線下的更正系數、追退電量；

18.具有硬時鐘，可隨時記錄測試時間；

19.支持條形碼輸入，從而現場可實現現場免輸入校驗參數而快速校驗誤差；（根據用戶需要可選）

20.可選配微型打印機，現場打印測量數據。

21.支持數字輸入、字母輸入、符號輸入、漢字輸入；

22.具有各種測量數據的存儲、上傳功能。支持RS232、USB通訊?？赏ㄟ^(guò)U盤導出導入測量數據。并可接受PC機下傳的校驗計劃，在現場以各種條件（局編號、戶號、用戶名）快速查到該表的校驗參數?？纱鎯?000塊表的測量數據；

23.具有RS-485接口，可現場進行抄讀電量，進行電能表通信檢查；

24.可擴展測量：PT二次壓降、PT二次負荷、CT二次負荷；（根據用戶需要分別可選）

技術指標:

1.電壓、電流、有功功率、有功電能、視在電能（內置電流互感器）準確度等級：0.02級。

2.無功功率、無功電能準確度等級：0.05級。

3.電壓輸入：30V～560V，60V、120V、240V、480V四檔，自動換檔。

4.電流輸入：內置電流互感器：1A電流端子：1mA～1.2A,自動換檔。

5.                           100A電流端子：100mA～120A,自動換檔

             鉗形表：可選5A、10A、20A、100A、200A、500A、1000A、2000A。精度等級：0.2級

          柔性線圈：3000A、5000A、10000A；精度等級：0.5級

6.相位測量范圍：0.000°~360°（或0.000°~±180°），分辨率：0.001°。

準確度：±0.05°（電流輸入>10%Ib）

7.頻率測量：分辨率：0.001H在，準確度：±0.01Hz。

8.輸入電能脈沖：TTL電平，最高頻率≤２ＭＨz。

9.輸出電能脈沖：自動常數時，額定量程：60KHz。手動常數時可在1~250000之間設置。

10.溫度系數：5ppm。

11.低壓輸入阻抗：>750KΩ；

12.電流輸入阻抗：<0.05Ω;

13.輸入信號頻率：45~65Hz；

14.PT二次壓降準確度(90%~110%Un)：角差0.2′；比差0.02%；

15.PT、CT二次負荷測量準確度：1.0級

                 測量范圍：導納：1.0~99.99（ms）;

                           阻抗：0.1~8（Ω）；
